The Audio Type Transformers 182 series. Low voltage, Toroidal power transformers.



Toroid Photo



Key Features:

  • Low profile, lightweight - due to high efficiency toroidal design

  • Dual 117/234 VAC primary, 50/60 Hz. operation

  • Center single hole mounting

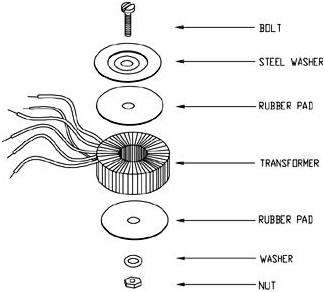

  • Supplied with two rubber insulating pads, one metal centering washer and all mounting hardware

  • Center bolt size is 6-32

  • Minimum 8" long flexible leads

  • Due to toroid design - no electrostatic shield required

  • Hi-Pot test of 4,000V RMS between primary & secondary

  • CSA certified to C22.2 #66

  • UL recognized to UL506

  • CE certified to IEC950

P#

VA

VAC Secondary (RMS)

Dual or Single Secondary

Dim.
Ref

Series

Parallel

EID-182K6

15

12V ct @1.25A

6V @ 2.5A

Dual

A

EID-182H9

15

18V ct @ .83A

9V @ 1.66A

Dual

A

EID-182G12

15

24V ct @ .63A

12V @ 1.26A

Dual

A

EID-182G15

15

30V ct @ .5A

15V @ 1A

Dual

A

EID-182F18

15

36V ct @ .42A

18V @ .84A

Dual

A

EID-182F22

15

44V ct @ .34A

22V @ .68A

Dual

A

EID-182D110

15

220V ct @ 68ma

110V @ 136ma

Dual

A

EID-182D117

15

234V ct @ 64ma

117V @ 128ma

Dual

A

EID-182B240

15

-

240V @ 63ma

Single

A

EID-182L6

30

12V ct @ 2.5A

6V @ 5A

Dual

B

EID-182K9

30

18V ct @ 1.67A

9V @ 3.34A

Dual

B

EID-182K12

30

24V ct @ 1.25A

12V @ 2.5A

Dual

B

EID-182J15

30

30V ct @ 1A

15V @ 2A

Dual

B

EID-182H18

30

36V ct @ .83A

18V @ 1.66A

Dual

B

EID-182G22

30

44V ct @ .68A

22V @ 1.36A

Dual

B

EID-182E110

30

220V ct @ 136ma

110V @ 272ma

Dual

B

EID-182E117

30

234V ct @ 128ma

117V @ 256ma

Dual

B

EID-182D240

30

-

240V @ 125ma

Single

B

EID-182N6

50

12V ct @ 4.17A

6V @ 8.34A

Dual

C

EID-182M9

50

18V ct @ 2.78A

9V @ 5.56A

Dual

C

EID-182L12

50

24V ct @ 2.08A

12V @ 4.16A

Dual

C

EID-182K15

50

30V ct @ 1.67A

15V @ 3.34A

Dual

C

EID-182J18

50

36V ct @ 1.39A

18V @ 2.78A

Dual

C

EID-182J22

50

44V ct @ 1.14A

22V @ 2.28A

Dual

C

EID-182G110

50

220V ct @ 227ma

110V @ 454ma

Dual

C

EID-182G117

50

234V ct @ 214ma

117V @ 428ma

Dual

C

EID-182E240

50

-

240V @ 208ma

Single

C

EID-182Q6

80

12V ct @ 6.67A

6V @ 13.34A

Dual

D

EID-182N9

80

18V ct @ 4.44A

9V @ 8.88A

Dual

D

EID-182M12

80

24V ct @ 3.33A

12V @ 6.66A

Dual

D

EID-182M15

80

30V ct @ 2.67A

15V @ 5.34A

Dual

D

EID-182L18

80

36V ct @ 2.22A

18V @ 4.44A

Dual

D

EID-182L22

80

44V ct @ 1.82A

22V @ 3.64A

Dual

D

EID-182K30

80

60V ct @ 1.33A

30V @ 2.66A

Dual

D

EID-182H110

80

220V ct @ 364ma

110V @ 728ma

Dual

D

EID-182H117

80

234V ct @ 342ma

117V @ 684ma

Dual

D

EID-182F240

80

-

240V @ 333ma

Single

D

EID-182Q9

120

18V ct @ 6.67A

9V @ 13.34A

Dual

E

EID-182P12

120

24V ct @ 5A

12V @ 10A

Dual

E

EID-182N15

120

30V ct @ 4A

15V @ 8A

Dual

E

EID-182M18

120

36V ct @ 3.33A

18V @ 6.66A

Dual

E

EID-182M22

120

44V ct @ 2.73A

22V @ 5.46A

Dual

E

EID-182L30

120

60V ct @ 2A

30V @ 4A

Dual

E

EID-182J110

120

220V ct @ 545ma

110V @ 1.09A

Dual

E

EID-182J117

120

234V ct @ 513ma

117V @ 1.02A

Dual

E

EID-182G240

120

-

240V @ .5A

Single

E

EID-182Q12

160

24V ct @ 6.67A

12V @ 13.34A

Dual

F

EID-182P15

160

30V ct @ 5.33A

15V @ 10.66A

Dual

F

EID-182N18

160

36V ct @ 4.44A

18V @ 8.88A

Dual

F

EID-182N22

160

44V ct @ 3.64A

22V @ 7.28A

Dual

F

EID-182M30

160

60V ct @ 2.67A

30V @ 5.34A

Dual

F

EID-182K110

160

220V ct @ 727ma

110V @ 1.45A

Dual

F

EID-182K117

160

234V ct @ 684ma

117V @ 1.37A

Dual

F

EID-182H240

160

-

240V @ 667ma

Single

F


P#

VA

VAC Secondary (RMS)

Dual or Single Secondary

Dim.
Ref

Series

Parallel

EID-182S12

225

24V ct @ 9.38A

12V @ 18.76A

Dual

G

EID-182H15

225

30V ct @ 7.5A

15V @ 15A

Dual

G

EID-182G18

225

36V ct @ 6.25A

18V @ 12.5A

Dual

G

EID-182P22

225

44V ct @ 5.11A

22V @ 10.22A

Dual

G

EID-182F30

225

60V ct @ 3.75A

30V @ 7.5A

Dual

G

EID-182L110

225

220V ct @ 1.02A

110V @ 2.04A

Dual

G

EID-182L117

225

234V ct @ .96A

117V @ 1.92A

Dual

G

EID-182J240

225

-

240V @ .94A

Single

G

EID-182T12

300

24V ct @ 12.5A

12V @ 25A

Dual

H

EID-182S15

300

30V ct @ 10A

15V @ 20A

Dual

H

EID-182P30

300

60V ct @ 5A

30V @ 10A

Dual

H

EID-182L60

300

120V ct @ 2.5A

60V @ 5A

Dual

H

EID-182M110

300

220V ct @ 1.36A

110V @ 2.72A

Dual

H

EID-182M117

300

234V ct @ 1.28A

117V @ 2.56A

Dual

H

EID-182K240

300

-

240V @ 1.25A

Single

H

EID-182S24

500

48V ct @ 10.42A

24V @ 20.82A

Dual

I

EID-182R30

500

60V ct @ 8.33A

30V @ 16.66A

Dual

I

EID-182N60

500

120V ct @ 4.17A

60V @ 8.34A

Dual

I

EID-182P110

500

220V ct @ 2.27A

110V @ 4.54A

Dual

I

EID-182N117

500

234V ct @ 2.14A

117V @ 4.28A

Dual

I

EID-182L240

500

-

240V @ 2.08A

Single

I

EID-182T24

625

48V ct @ 13.02A

24V @ 26.04A

Dual

J

EID-182S30

625

60V ct @ 10.42A

30V @ 20.84A

Dual

J

EID-182P60

625

120V ct @ 5.21A

60V @ 10.42A

Dual

J

EID-182Q110

625

220V ct @ 2.84A

110V @ 5.68A

Dual

J

EID-182P117

625

234V ct @ 2.67A

117V @ 5.34A

Dual

J

EID-182M240

625

-

240V @ 2.6A

Single

J

EID-182U24

750

48V ct @ 15.63A

24V @ 31.26A

Dual

K

EID-182T30

750

60V ct @ 12.5A

30V @ 25A

Dual

K

EID-182Q60

750

120V ct @ 6.25A

60V @ 12.5A

Dual

K

EID-182R110

750

220V ct @ 3.41A

110V @ 6.82A

Dual

K

EID-182Q117

750

234V ct @ 3.21A

117V @ 6.42A

Dual

K

EID-182N240

750

-

240V @ 3.13A

Single

K

EID-182V24

1000

48V ct @ 20.8A

24V @ 41.7A

Dual

L

EID-182U30

1000

60V ct @ 16.7A

30V @ 33.3A

Dual

L

EID-182R60

1000

120V ct @ 8.3A

60V @ 16.7A

Dual

L

EID-182S110

1000

220V ct @ 4.5A

110V @ 9.1A

Dual

L

EID-182R117

1000

234V ct @ 4.3A

117V @ 8.5A

Dual

L

EID-182P240

1000

-

240V @ 4.17A

Single

L

EID-182V40

1500

80V ct @ 18.8A

40V @ 37.5A

Dual

M

EID-182T60

1500

120V ct @ 12.5A

60V @ 25A

Dual

M

EID-182U110

1500

220V ct @ 6.8A

110V @ 13.6A

Dual

M

EID-182T117

1500

234V ct @ 6.4A

117V @ 12.8A

Dual

M

EID-182Q240

1500

-

240V @ 6.3A

Single

M

Mechanical & Schematic Data:



Confused about phasing or
primary & secondary connections?


Dual Secondary

Single Secondary

Dual Secondary Schematic

Single Secondary Schematic



Dim. Ref.

Outside Diameter
(in.)

Height
(in.)

Weight
(lbs.)

A

3.2

1.25

0.76

B

2.95

1.6

1.12

C

3.63

1.73

1.67

D

3.73

1.52

2.15

E

3.98

1.68

2.84

F

4.43

1.73

3.87

G

4.97

1.9

4.96

H

5.06

2.27

5.58

I

5.5

2.21

8.46

J

6.1

3.1

10.38

K

6.4

3.1

13.53

L

6.5

3.5

16.49

M

7.2

3.5

24.97



  •
